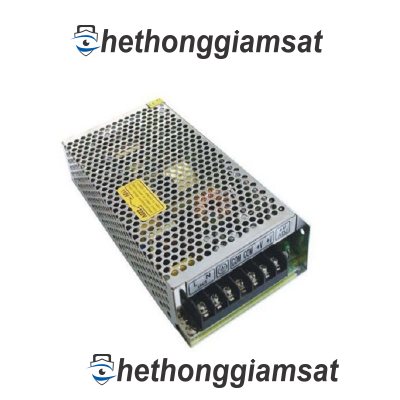

Nguồn Tổ Ong 12v 20A đây là dạng nguồn tập trung cung cấp điện cho nhiều thiết bị 12v, Camera trong hệ thống có công suất dưới 60W.

+ Chỉnh lưu từ lưới điện xoay chiều thành điện 1 chiều nhầm cung cấp điện cho các thiết bị trong hệ thống Camera và các thiết bị khác.

+ Dùng trong các mạch ổn áp, cung cấp dòng áp đủ tránh trường hợp sụt áp, dòng ảnh hưởng tới mạch điện của các thiết bị.

+ Có thể kết nối nhiều thiết bị sài chung một bộ nguồn nhầm tối ưu giá thành hệ thống Camera.

   Khi sử dụng Nguồn Tổ Ong 12v 20A cần tính toán công suất tiêu thụ của toàn bộ hệ thống Camera cần cung cấp điện để lựa chọn bộ nguồn có tải suất phù hợp hoặc kết nối vừa đủ các thiết bị. Chúng ta nên lưu ý công suất của nguồn cấp nhỏ hơn công suất tiêu thụ của toàn bộ hệ thống Camera.

+ Đấu 2 dây từ nguồn điện AC ( L và N ) vào nguồn tổ ong.

+ Đầu ra nguồn 1 chiều được lấy từ 2 đầu còn lại ( -V, +V)

+ VADJ là chiết áp điều chỉnh điện áp đầu ra(+-10%).
